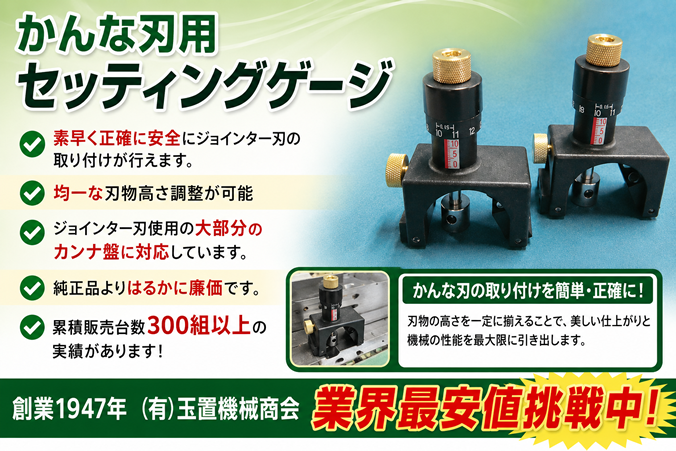

カンナ盤の刃の交換 ジョインター刃専用カンナ刃セッティングゲージ カンナ刃調整治具

古い自動鉋盤(プレナー)、手押鉋盤を手に入れたが刃物のセッチングゲージがなかった!
セッチングゲージを無くしたがメーカーが廃業していて手にはいらない!
メーカー純正品のセッチングゲージは値段が高い!(一般的に7〜8万円です)
桑原製作所、松岡鉄工、太洋製作所、伴鉄工、下平製作所、飯田工業、常盤工業、高木機工、鈴三鉄工等のジョインター刃使用の大部分のカンナ盤に対応しています

本セッチングゲージのご使用により素早正確安全にジョインター刃物の取付が行えます。

ジョインター刃用セッティングゲージ カンナ盤の刃の交換
ジョインター刃用セッティングゲージ カンナ盤の刃の交換
ジョインター刃用セッティングゲージ ジョインター刃用セッティングゲージ
直径φ65mm〜125mmまでの丸胴カンナブロック(ジョインター刃仕様)に使用可能です。
日本製の機械の殆どに対応しています。
一部のセッチングゲージでは片手でセッチングゲージを持ったまま刃物の締付ボールトを回す必要がありますが、本セッチングゲージはマグネット(磁石)でカンナ胴に取付ますので両手は刃先から離して作業できますので安全です。
マグネットの付いたゲージタッチ面(先端ヘッド)で刃物を吸い付けますので手で刃物を直接持ち上げる必要がありません。
そのため安全に刃物の取付作業が行えます。
本セッチングゲージには目盛りがありますのでゲージタッチ面(先端ヘッド)高さの微調整が簡単にできます。
化粧箱入りです。
*ご注意
本セッチングゲージは丸胴のジョインター刃(薄刃)専用です。
アルミ製の鉋胴(鉋刃ブロック)には使用できません。
旧タイプの機械に使用されている角胴の厚刃には使用できません。
このタイプの旧式のカンナ刃(厚刃)には使用できません


使用方法
ジョインター刃用セッティングゲージ

まずセッチングゲージを刃物のないカンナブロックの表面に置きます。

セッチングゲージの固定ネジをゆるめます。

凸出量調整ノブを回してゲージタッチ面が鉋胴(鉋刃ブロック)に触れるようにします。

これでセッチングゲージでの刃物の凸出量がゼロになります。

ジョインター刃用セッティングゲージ

刃物を止めている締付けボールトをゆるめます。

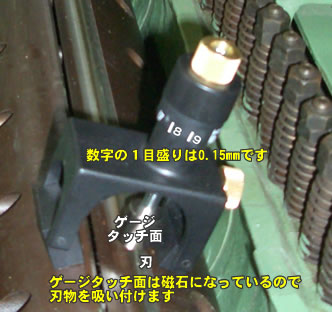

ゲージタッチ面がが刃先に触れるように置きます。

ゲージタッチ面は磁石になっているので刃物を吸い付けます。
凸出量調整ノブを時計と反対方向に回して必要な凸出量を決めます。
数字の1目盛り(左の写真の例では8と9の数字まで)は約0.15mmです。

セッチングゲージの固定ネジを締めます。

本セッチングゲージで刃先を一定の位置に保持させながら刃物締付けボールトで刃物を確実に固定します。

凸出量の調整は通常は1度設定をすれば次回から調整の必要はありません。

1組(セッチングゲージ2個) ¥17,000消費税込み)
在庫品ですが、状況によりお取り寄せになる場合がございます。
送料は1個の場合は配達地域別送料一覧表の「60サイズ」、代引きの場合は代引き手数料440円となります。
